Sunday, December 11, 2011

Cómo calcular un eje

En primer lugar se muestra como calcular las reacciones en los rodamientos en un eje, no se tiene en cuenta la fuerza transmitida en los engranajes.

Monday, September 26, 2011

Cómo calcular reacciones de estructura


Vídeo sobre como calcular las reacciones de una estructura mediante la aplicación de las ecuaciones de equilibrio estático.

Thursday, March 31, 2011

Cómo calcular un círculo de Mohr


En el siguiente vídeo muestro cómo hacer un círculo de Mohr a partir de un estado tensional dado, además de calcular el valor de la tensión para un ángulo determinado. Conceptos básicos de Resistencia de Materiales.
Todas estas ecuaciones podéis encontrarlas en cualquier manual.

Friday, March 25, 2011

Cálculo de un eje

Aquí os introduzco al cálculo estático de un eje sometido a un par de fuerzas, es una operación normal y que no suelen explicar en la facultad suponiendo que sabemos hacerlo o que lo hemos aprendido. A saber dónde hemos podido aprenderlo.
La situación inicial que tenemos es la siguiente:










Wednesday, March 9, 2011

Tensión Plana con Galgas

En el siguiente tutorial vamos a aprender como obtener el estado tensional de un elemento conociendo 3 valores de deformación proporcionados por una roseta, tres galgas que nos miden la deformación y cuyos ángulos entre sí conocemos.

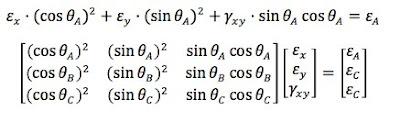

En primer lugar echamos un vistazo a la ecuación que genera el valor de la deformación en función del ángulo, conocidas los valores en x,y o deformación angular. Generando la matriz K

Multiplicando por la inversa obtenemos la relación mediante la cual generamos los valores a la inversa, es decir conocidas las deformaciones en una dirección determinada queremos determinar el estado tensional y su deformaciones unitarias asociadas.

Algunas expresiones necesarias a la hora de calcular la matriz inveras, tales como la matriz de adjuntos o el cálculo de un determinante.

En el siguiente tutorial mostraré como obtener el estado tensional, sus componentes principales y como relacionamos todo mediante el círculo de Mohr.
